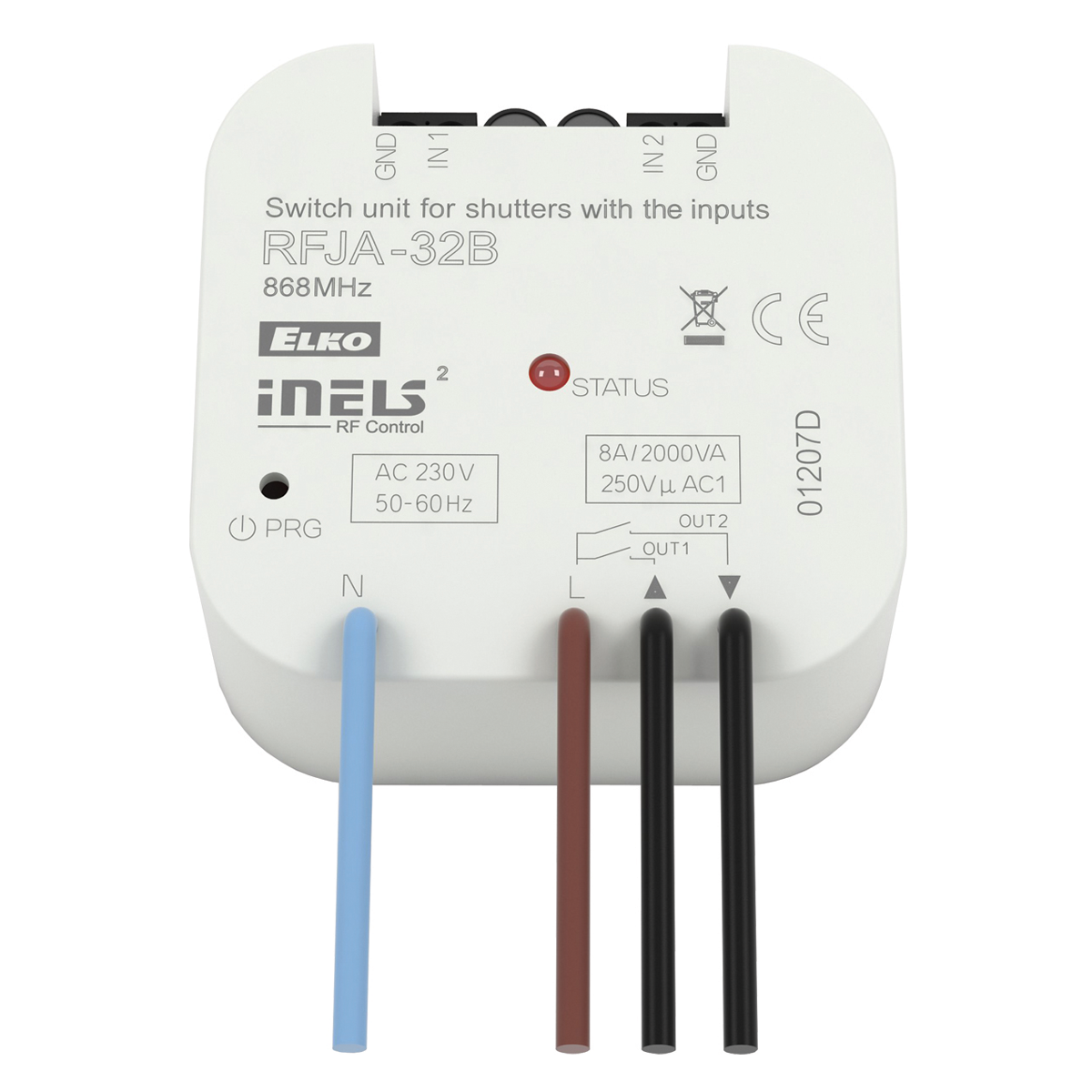

Unidad de conmutación para persianas RFJA-32B

DESCRIPCIÓN

• Se puede combinar con Controlador o Unidades del sistema iNELS RF Control.
• Versión B „pastilla“ ofrece montaje directamente a la caja de instalación, techo o a la cubierta del motor controlado.
• RFJA-12B/230V (120V): permite conexión de cargas 2x 8 A (2x 2000 W).
• RFJA-12B/24VDC: conmutación silenciosa sin contacto.
• RFJA-32B/230V (120V): permite conexión de cargas 2x 8 A (2x 2000 W), con la opción de conectar pulsadores existentes.
• RFJA-32B/24VDC: conmutación silenciosa sin contacto con la opción de conectar pulsadores existentes.
• Pulsaciones cortas permiten la inclinación de lamas, la pulsación larga subir / bajar persianas a la posición final.
• Cada unidad de conmutación se puede controlar con hasta 25 canales (1 canal representa un controlador asignado).
• Botón de programación en la unidad también sirve como control manual de salida.
• En las unidades denominadas como iNELS RF Control2 (RFIO2) es posible ajustar la función del repetidor a través de un dispositivo de instalación RFAF/USB.
• Alcance de hasta 100 mts (al aire libre), en caso de señal insufi ciente entre controlador y la unidad se puede utilizar el repetidor RFRP-20 o unidades con protocolo RFIO2, las cuales tienen esta función.
• Frecuencia de comunicación con protocolo bidireccional iNELS RF Control2 (RFIO2).

Especificaciones

• Entrada: 2x de conexión o desconexión contra GND
• Número de contactos: 2x NA (AgSnO2)
• Corriente nominal: 8 A / AC1
• Orden RF desde controlador: 866 MHz, 868 MHz, 916 MHz
• Rango aire libre: hasta 100 m
• Montaje: libre en los cables de conexión
• Protección: IP30
• Longitud de hilos: 90 mm
