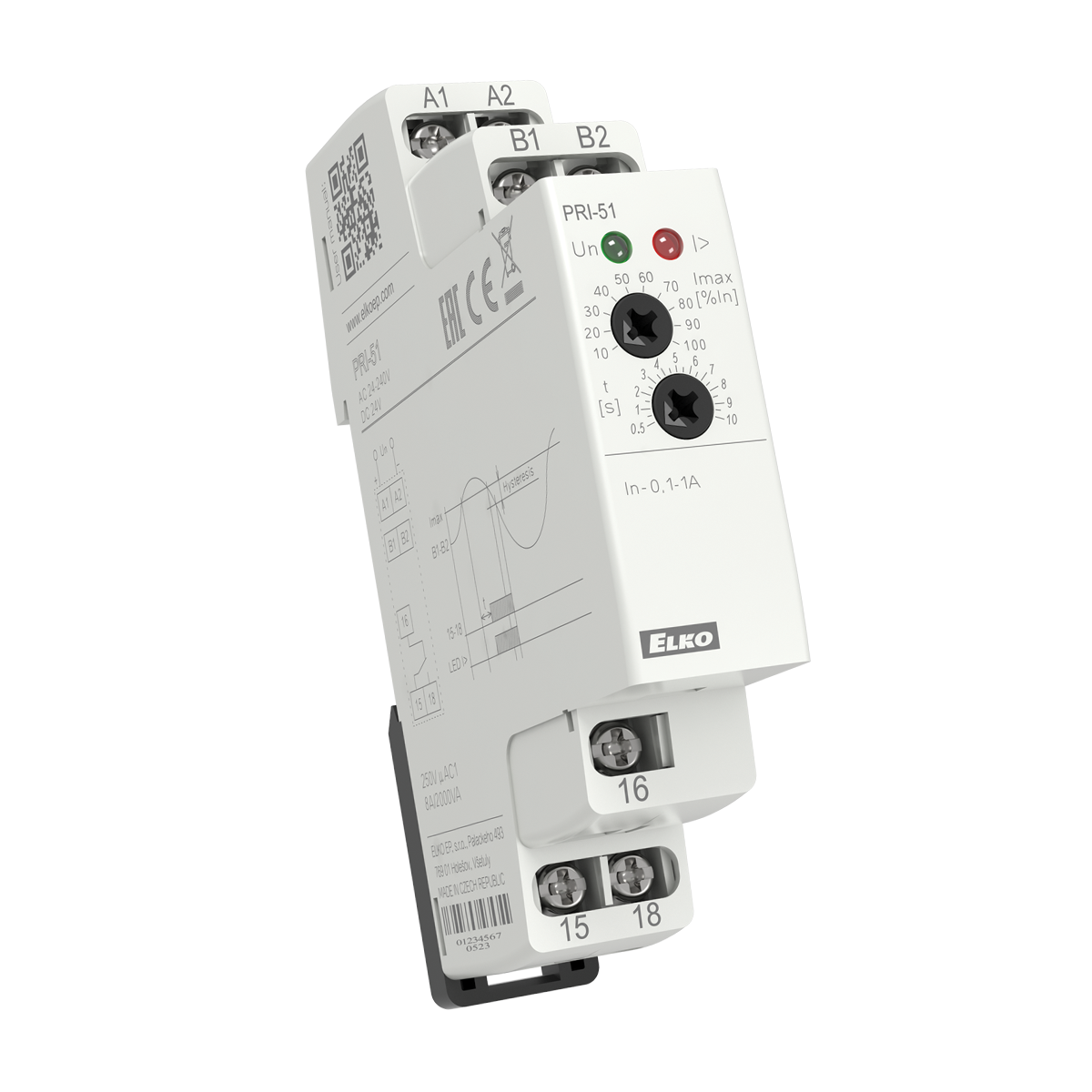

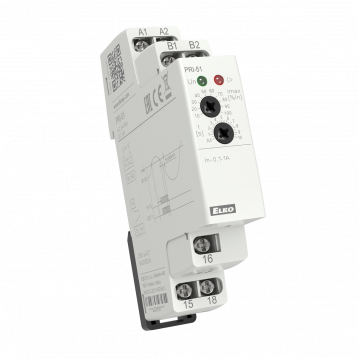

Relé de corriente - PRI-51

Relé con transformador de corriente que lee el tamaño de corriente que fluye a través el conductor se usa para monitorear barras de calentamiento en derivaciones, cables de calentamiento, indicación de paso de corriente, monitoreo de consumo de motores monofásicos.

EAN: 8595188124928 (5A) | Code: 7040 (5A)
EAN: 8595188142885 (0,5A) | Code: 4288 (0,5A)

CARACTERÍSTICA

  • Con la conexión apropiada puede funcionar como un reductor de tarifa plana para la energía contratada y le permite reducir el tamaño del contactor principal (y, por lo tanto, el coste de pago para este contactor).
  • El diseño reduce el estrés térmico del producto en comparación con las soluciones convencionales montadas, aumenta el rango de corriente a hasta 20A y aísla galvánicamente el circuito medido.
  • Se alimenta desde la tensión monitoreada.
  • En combinación con los transformadores de corriente suministrados, los rangos de corriente básicos se pueden aumentar a hasta 600A, lo que aumenta aún más el rango de aplicación.
  • Relé de prioridad - dos dispositivos (por ejemplo bomba y suelo radiante), que funcionan a través una fase, pero nunca están en marcha al mismo tiempo  - se evita sobrecorriente y disparo posterior de contactor.
  • Alimentación está galvánicamente separada desde el circuito medido.
  • Tensión de alimentación AC 24 – 240V, DC 24V.
  • Contacto de salida: 1x conmutable 8A / AC1 (AgNi, 2500VA).
  • Ajuste milimétrico de corriente de excitación con potenciómetro, Elección entre 6 rangos:

PRI-51/0.5A: AC 0.05 – 0.5A
PRI-51/1A: AC 0.1 – 1A
PRI-51/2A: AC 0.2 – 2A
PRI-51/5A: AC 0.5 – 5A
PRI-51/8A: AC 0.8 – 8A
PRI-51/16A: AC 1.6 – 16A

  • La corriente que fluye a través el conductor monitoreado no puede superar por corto plazo 100A.
  • 1-MÓDULO, montaje en carril DIN.
