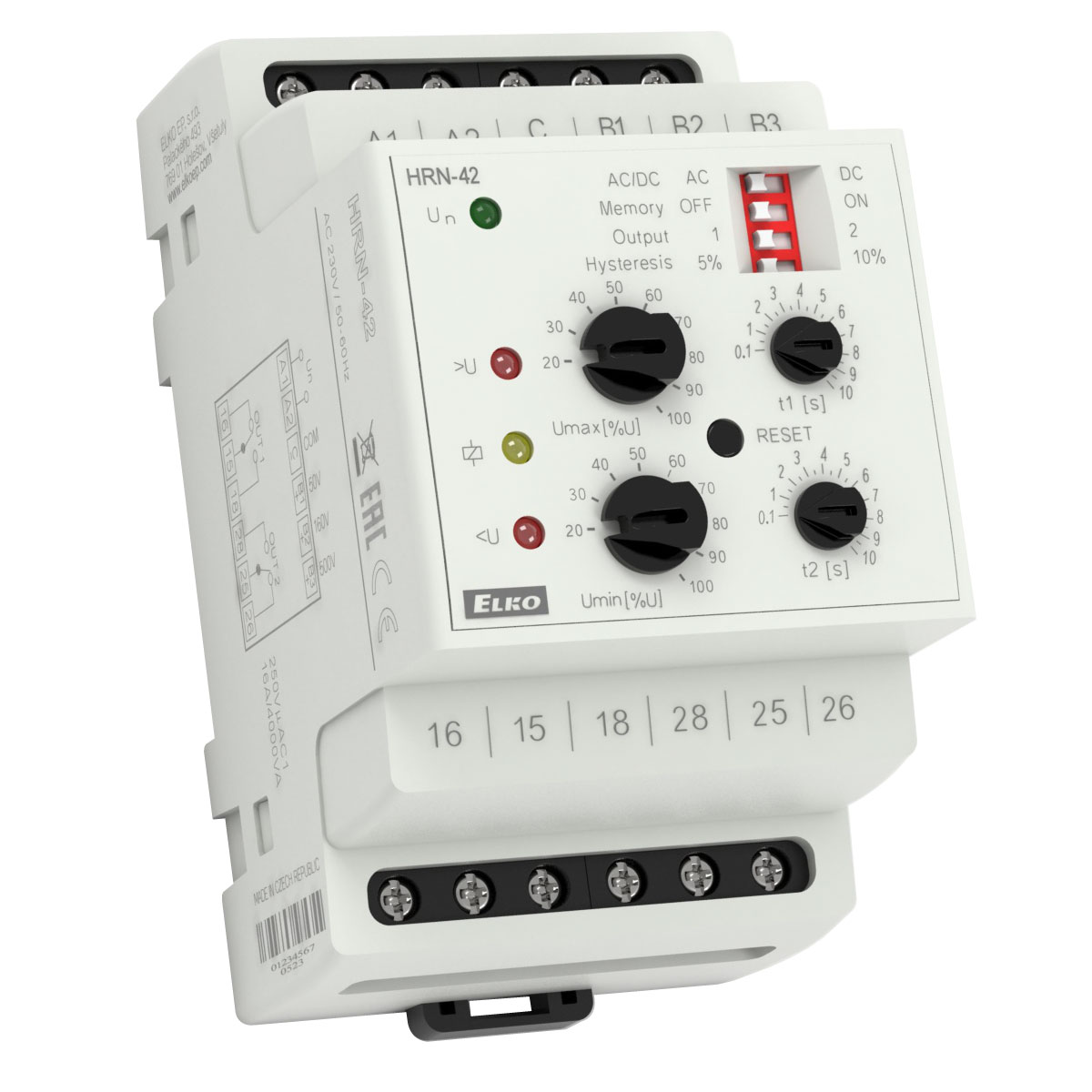

Relé control de tensión - HRN-42

Se usa para monitoreo de tensión monofásica directa y alterna en tres rangos.

CARACTERÍSTICA

Monitoreo de tamaño de tensión en dos niveles independientes (sobretensión / subtensión).
Función ajustable MEMORIA – para regreso desde el estado erróneo a estado normal se necesita pulsar el botón RESET.
Función de segundo relé (independiente / en paralelo).
Retardo ajustable para eliminación de caídas y picos cortos para cada nivel.
Ajuste de nivel Umax monitoreado (en % del rango) y nivel Umin monitoreado (en % del rango – función VENTANA)
Alimentación galvánicamente separada desde las entradas de medición (diferencia entre los relés de monitoreo de serie HRN-3x).
Tensión de alimentación AC 230V, AC 400V o AC/DC 24V.
Rangos monitoreados:

1. rango: 10 – 50V (resistencia de entrada 212kΩ, tensión permanente máx. 100V).
2. rango: 32 – 160V (resistencia de entrada 676kΩ, tensión permanente máx. 300V).
3. rango: 100 – 500V (vstupní odpor 2,12MΩ, tensión permanente máx. 600V).

Contacto de salida: 2x conmutable 16A/250V AC1 (AgNi, 4 000VA) para cada nivel de tensión monitoreado.
3-MÓDULO, montaje en carril DIN.
