Controlador táctil de cristal con símbolos GSB3-20/SW

EAN: 8595188156226 | Code: 5622 standard (white)
EAN: 8595188156219 | Code: 5621 standard (black)

CARACTERÍSTICA

  • GSB3-20/S está equipado con dos botones táctiles, cuyas funciones pueden ser simplemente editadas en el programa iDM3.
  • Los gráficos de los símbolos pueden adaptarse a las necesidades del cliente en consulta con el fabricante.
  • Los símbolos individuales pueden estar retroiluminados con uno de tres colores - rojo, verde y azul.

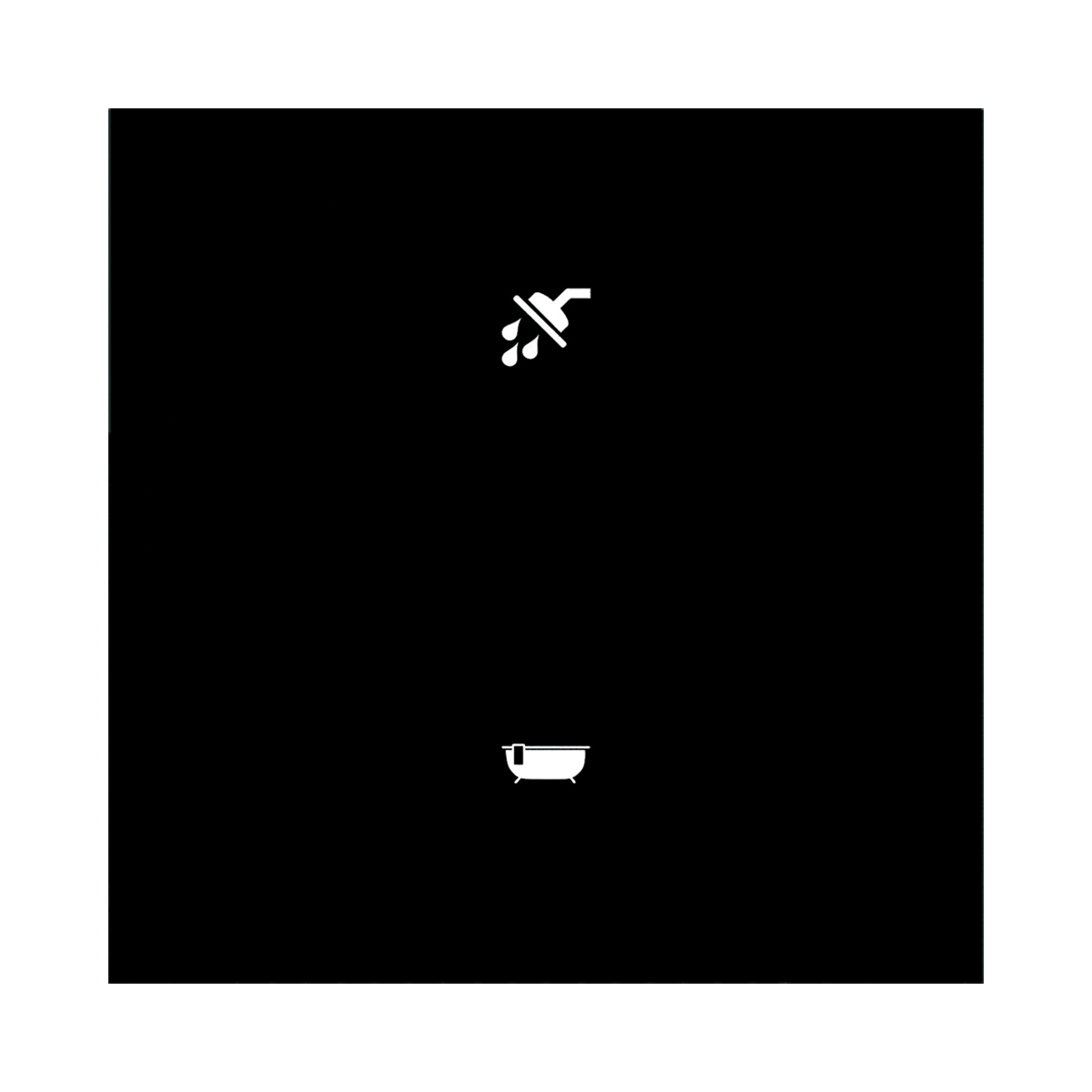

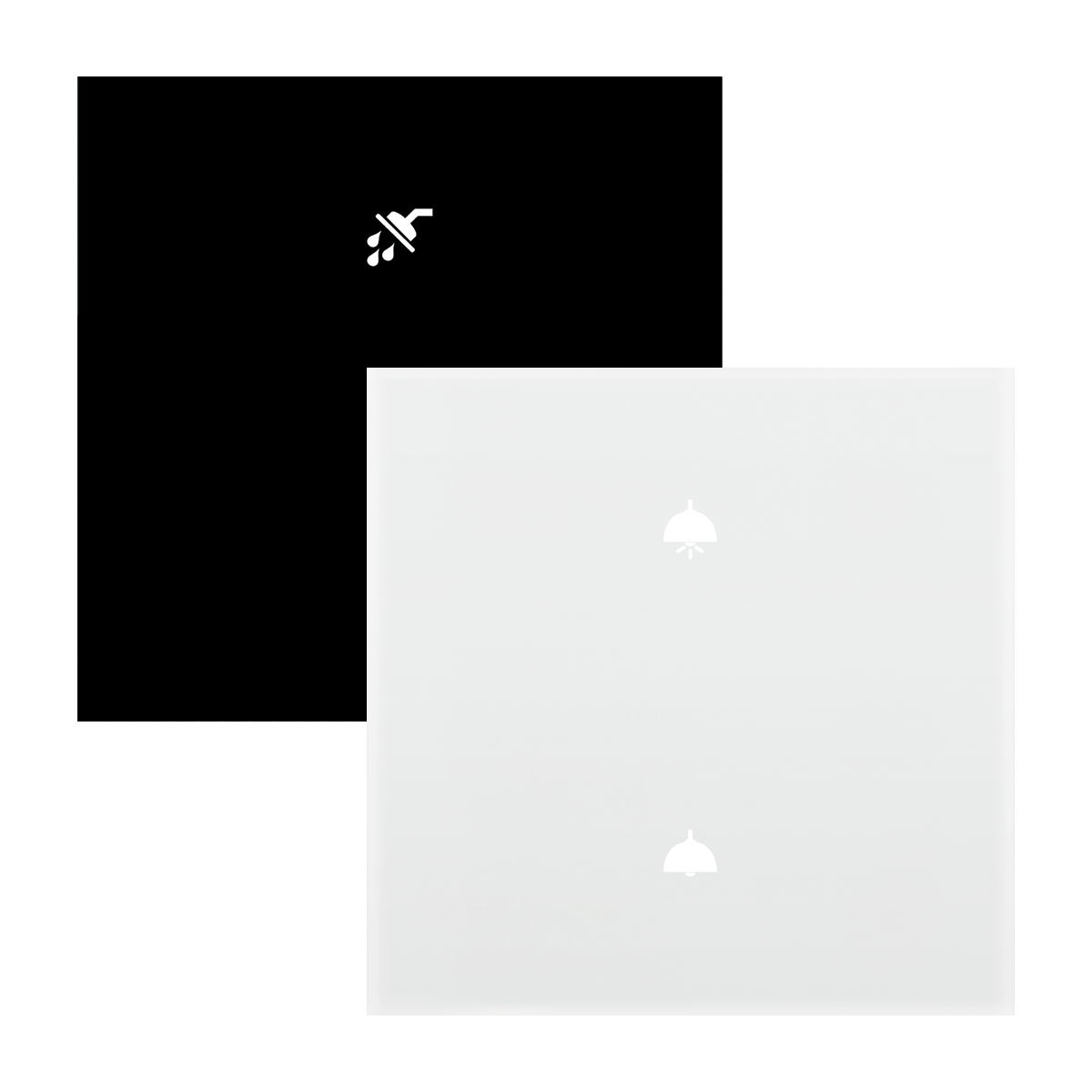

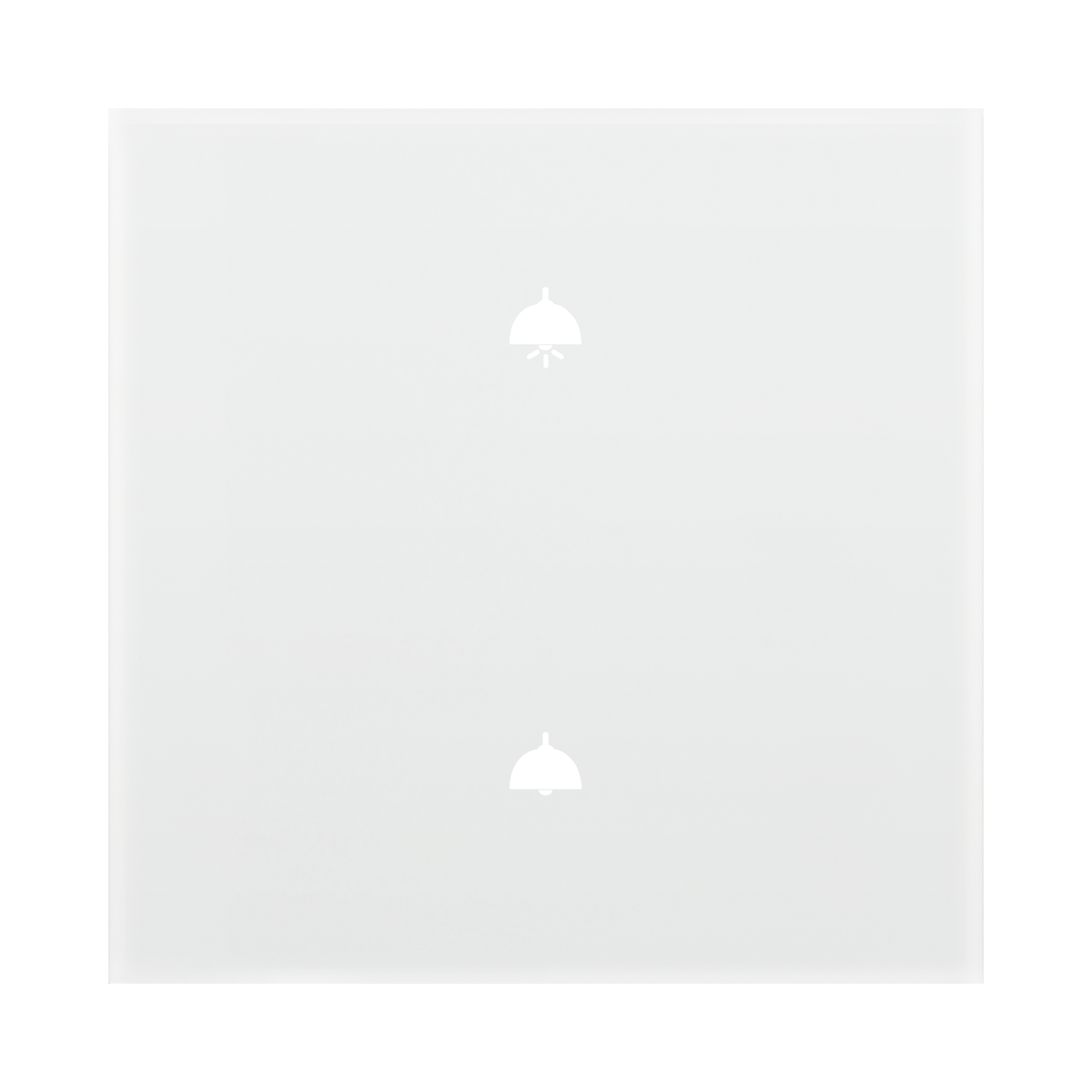

  • Controlador táctil de cristal es elemento de diseño del sistema iNELS y está disponible en versión elegante negro (GSB3-20/SB) y blanco (GSB3-20/SW).
  • Todas las variantes están en la versión de módulo básico de un interruptor (94 x 94mm) de la serie de dispositivos lujosos LOGUS90 y son compatibles con el diseño del resto de marcos de esta serie y los marcos se pueden seleccionar en color blanco y negro.
  • El controlador tactil está equipado con un sensor de temperatura integrado. Además tiene 2 entradas analógico / digital (AIN/DIN), pueden utilizarse para conexión de 2 contactos libres de potencial o un sensor de temperatura externo TC/TZ (por ejemplo suelo radiante, etc).
  • El controlador tiene un sensor de la intensidad de luz. A base de la información del sensor se puede iluminar el fondo de los símbolos o realizar diversas acciones en el programa iDM3, por ejemplo activar las lineas de la iluminación en pasillo, etc.
  • La ventaja en comparación con los interruptores / botones / pulsadores estándar es el ahorro de espacio, señalización del estado de cualquier salida del sistema, la capacidad de medir la temperatura y también la capacidad de conectar pulsadores externos o detectores.
  • Cada canal (botón) puede controlar cualquier actuador (aparato) en el sistema. También es posible asignar diferentes funciones o escenas (conjunto de funciones). Por lo tanto, es posible utilizar un botón para controlar varios aparatos a la vez.
  • GSB3-20/S no se puede multiplicar en los marcos múltiples y está destinado a ser instalado de forma independiente en una caja universal de instalación.
  • Entradas: 2x AIN/DIN.
  • Número de botones: 2
  • Cableado de instalación: BUS.
  • Tensión de alimentación / tolerancia: 27V DC, -20 / +10%.
  • Grado de protección: IP20.
  • Montaje: a pared.
  • Dimensiones: 142 x 94 x 36mm.
  • Peso: 154g.
