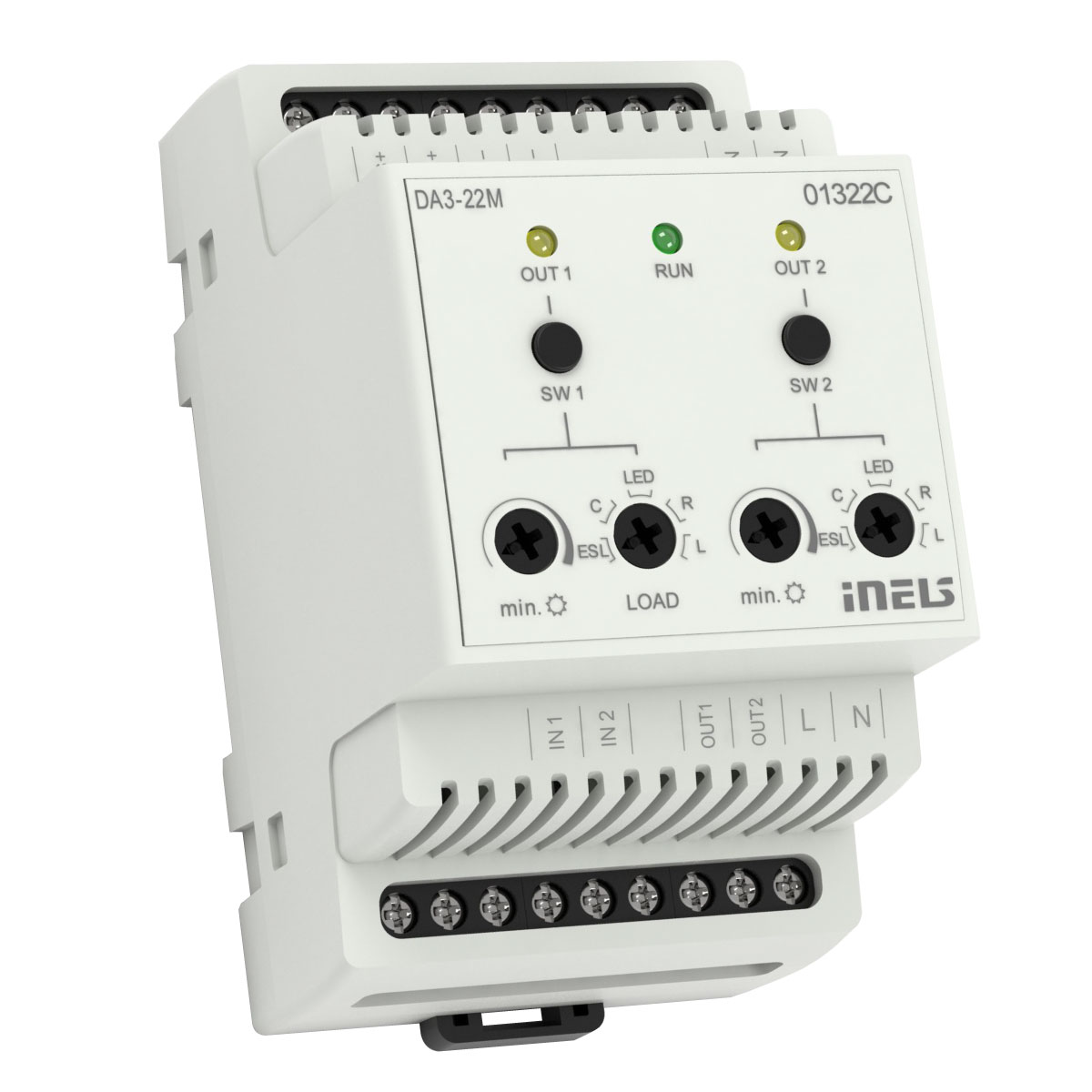

Actuador universal de regulación, 2 canales DA3-22M

DA3-22M es un actuador de regulación universal de 2 canales, se utiliza para controlar la intensidad de la luminosidad de cargas regulables tipo ESL, LED y RLC con 230V.

EAN: 8595188132626 | Code: 3262 standard

CARACTERÍSTICA

  • DA3-22M dispone de 2 salidas MOSFET 230V AC. La carga máxima es de 400VA por cada canal.
  • Posibilidad de conectar un sensor externo de temperatura.
  • Cada uno de los contactos de salida es individualmente direccionable y controlable.
  • Tipo de fuente de la iluminación se establece mediante un interruptor en el panel frontal.
  • Poner un brillo mínimo con potenciómetro en el panel frontal elimina el parpadeo de los diferentes tipos de iluminación.
  • DA3-22M está equipado con dos entradas 230V AC, cuáles pueden ser controladas con interruptores mecánicos (pulsadores, relés). Las entradas están galvánicamente conectadas con el potencial L, el cuál se encuentra continuamente en los terminales IN1 y IN2.
  • Con los botones de control en el panel frontal, se puede controlar manualmente la salida.
  • El actuador está equipado con protección electrónica térmica y sobrecorriente que apaga la salida en caso de sobrecarga, cortocircuito, sobrecalentamiento.
  • La alimentación del dispositivo (potencial L) debe estar protegida por un elemento de protección correspondiente a la carga conectada, por ejemplo, un fusible rápido.
  • En la instalación, es necesario dejar en cada lado del actuador al menos, 1/2 módulo para una mejor refrigeración.
  • Tensión de alimentación / tolerancia: 27V DC, -20 / +10%.
  • Corr. nominal: 5mA (en 27V DC), del BUS.
  • Indicación del estado de la unidad: verde LED RUN.
  • Grado de protección: IP20 dispositivo, IP40 con tapa del cuadro.
  • Posición de funcionamiento: vertical.
  • Dimensiones: 90 x 52 x 65mm.
  • Peso: 170g.
  • 3-MÓDULOS, montaje en carril DIN.
