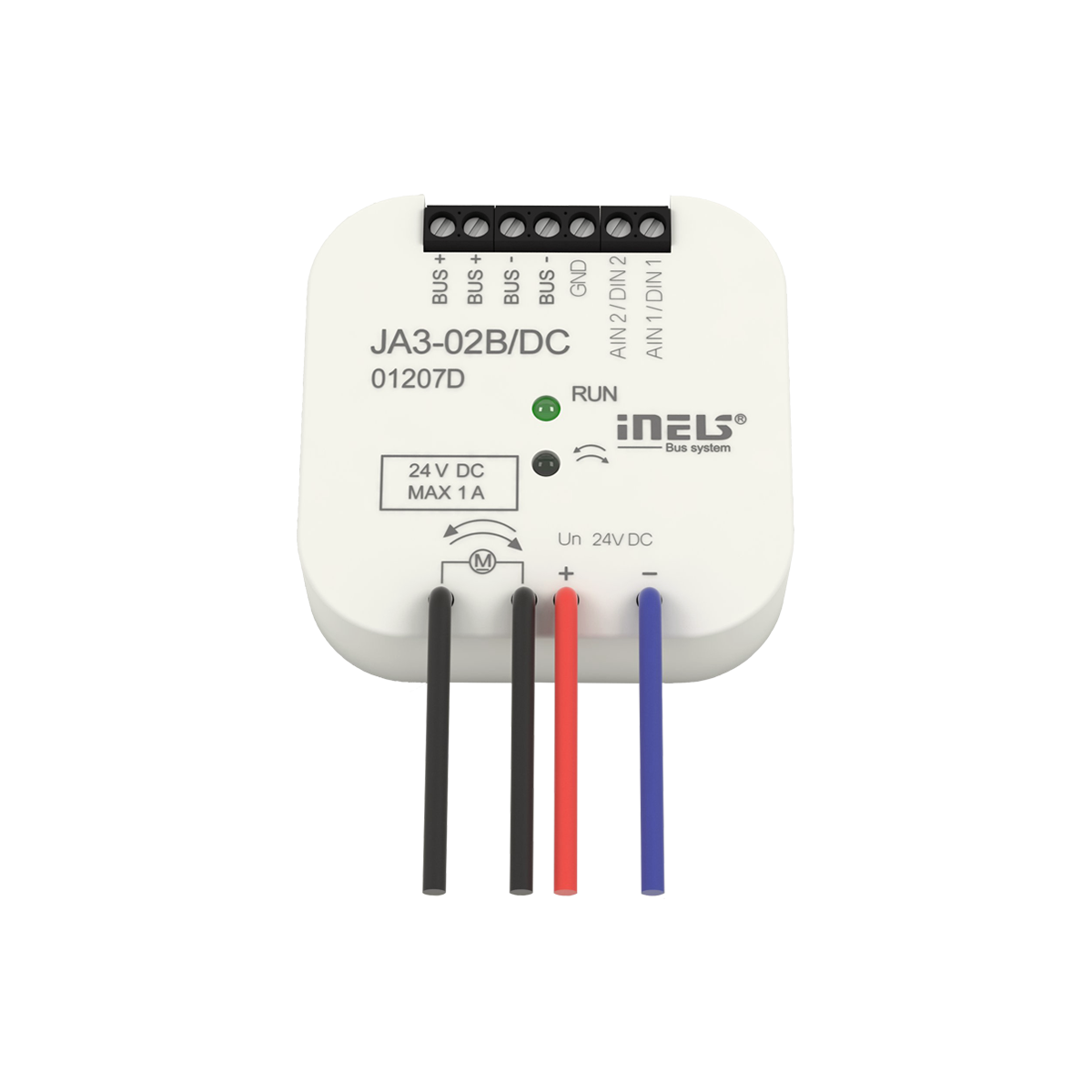

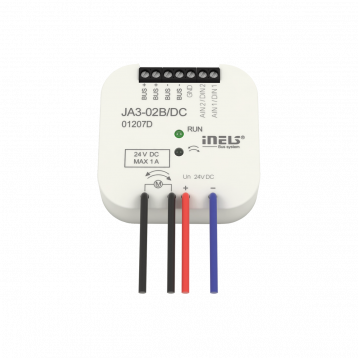

Actuador de persianas JA3-02B / DC

CARACTERÍSTICA

• Controla motores eléctricos que están controlados en ambas direcciones y tienen incorporado los topes del final de carrera.
• JA3-02B/DC controla motores donde el sentido de giro del motor se controla cambiando la polaridad de la tensión del motor.
• La unidad está equipada con protección de sobrecarga térmica y de sobrecorriente.
• Estado de la unidad se indica mediante LED verde RUN en panel frontal:
  - si esta conectado (la unidad se alimenta a través del BUS) pero no hay comunicación con sistema, el LED RUN ilumina continuamente.
  - si esta conectado y la unidad se comunica a través del BUS, LED RUN parpadea.
• Estado de los contactos de salida indica LED UP/DOWN ( <-/->):
  - persiana / cortina va arriba, (<-) LED ilumina en rojo (naranja).
  - persiana / cortina va abajo, (->) LED ilumina en verde.
• El actuador está equipado con dos entradas analógico-digitales (AIN/DIN), que pueden utilizarse para conectar dos contactos sin potencial o un sensor externo de temperatura TC/TZ (ver accesorios).
• Tensión de alimentación / tolerancia: 27V DC, -20 / +10%.
• Pérdida de potencia: máx. 1W.
• Indicación del estado de la unidad: LED verde RUN.
• Posición de funcionamiento: cualquiera.
• Dimensiones: 49 x 49 x 13mm.
• Peso: 32g.
• Diseño BOX, montaje a caja universal.
