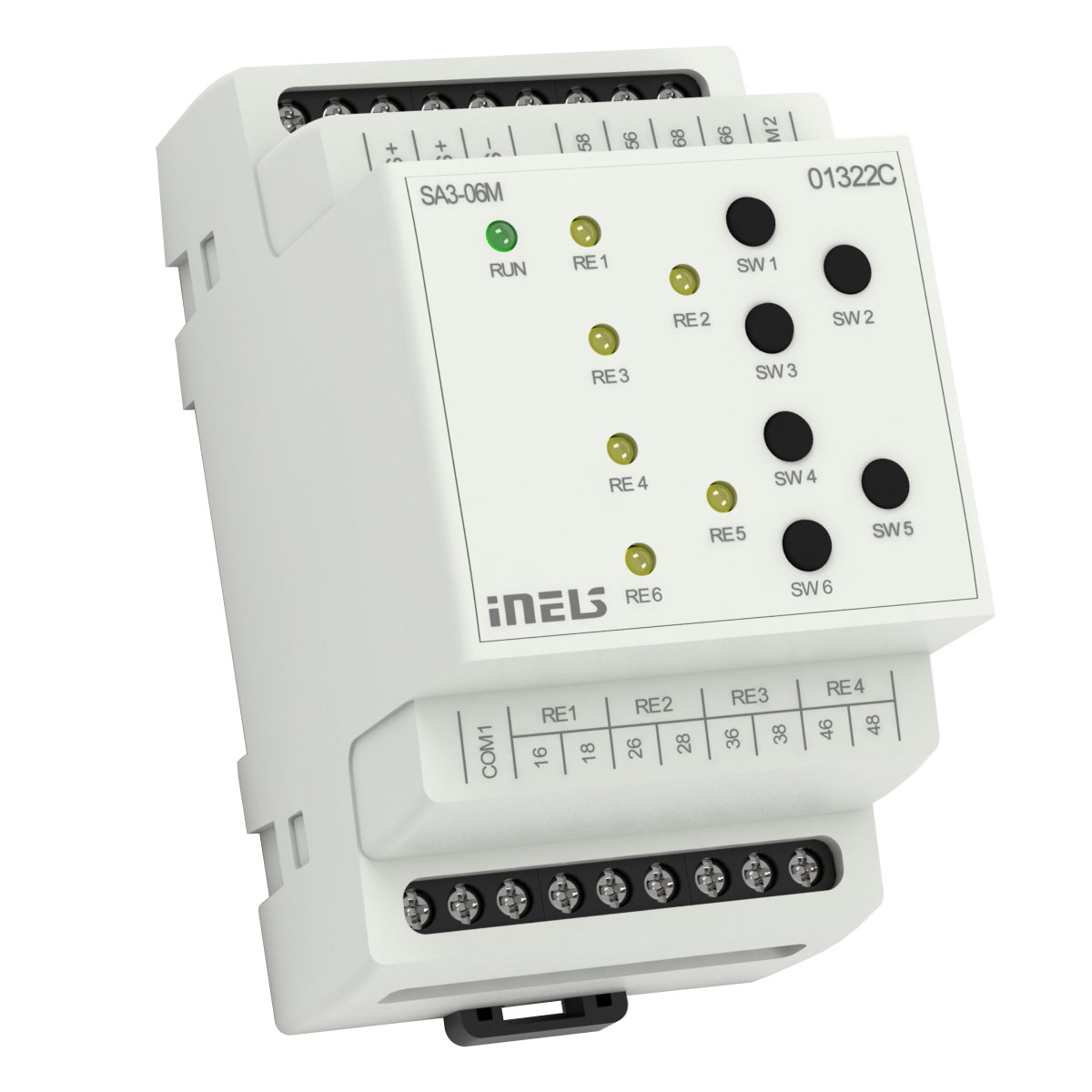

Actuador de conmutación, 6 canales SA3-06M

Actuador de conmutación SA3-06M está equipado con 6 relés independientes con contactos libres de potencial.

EAN: 8595188132879 | Code: 3287 standard

CARACTERÍSTICA

  • Cada uno de los contactos de salida es individualmente direccionable y controlable.
  • Los relés se dividen en dos grupos, el grupo de cuatro relés en el terminal inferior trabaja con un potencial común y un par de relés en la parte superior del terminal cierra 2º potencial común.
  • El actuador está destinado para la conmutación de hasta 6 diversos aparatos o equipos y cargas (contacto libre de potencial).
  • Actuador es adecuado para el control de los termoreguladores en la caja de las válvulas de calefacción de suelo radiante.
  • LEDs en el panel frontal indican el estado de cada salida.
  • Mediante los botones de control en el panel frontal se puede cambiar el estado de los contactos de cada relé manualmente y por separado para cada relé.
  • Actuadores de conmutación SA3-06M en estándar se suministran en versión de contactos AgSnO2.
  • Salida: 6x de conmutación 8A / AC1.
  • Tensión de conmutación: 250V AC, 24V DC.
  • Tensión de alimentación / tolerancia: 27V DC, -20 / +10%.
  • Pérdida de potencia: máx. 9 W.
  • Grado de protección: IP20 dispositivo, IP40 con tapa del cuadro.
  • Dimensiones: 90 x 52 x 65mm.
  • Peso: 160g.
  • 3-MÓDULOS, montaje en carril DIN.
