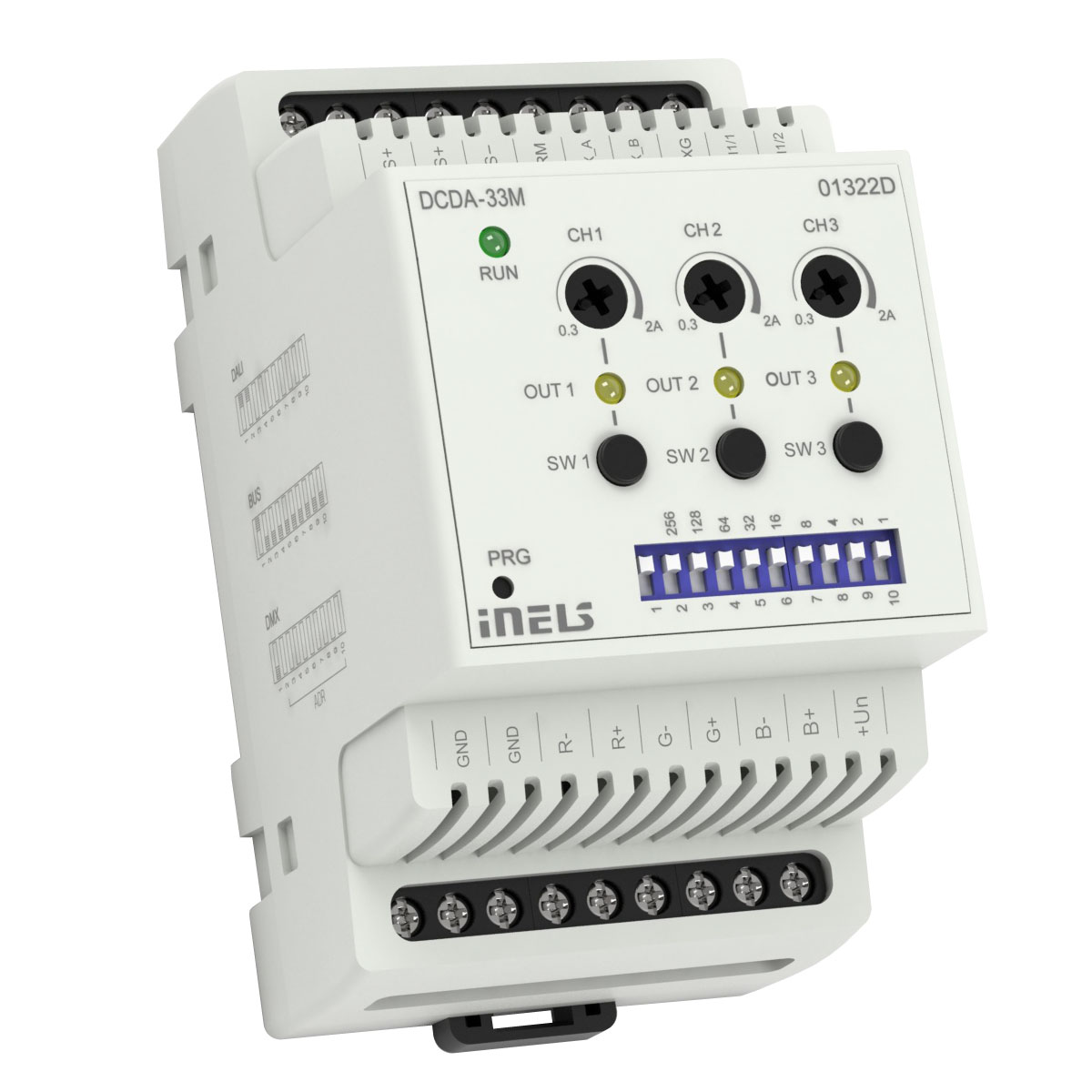

Actuador de regulación DCDA-33M

CARACTERÍSTICA

• El actuador tiene 3 canales independientes y cada canal de salida es individualmente y direccionable controlable.
• Actuador DCDA-33M se puede controlar desde el cableado BUS, DALI o DMX.
• Al controlar el actuador del cableado BUS y DMX puede ser apoyado también por el cuarto canal virtual para control general de el brillo. (BUS - cambio en iDM3, DMX - cambio con presionar de forma larga el botón PRG).
• DCDA-33M se puede controlar directamente desde iNELS cuando interfaz de comunicación es el BUS.
• Si para control se usa la comunicación DALI o DMX, es posible utilizar la unidad master EMDC-64M.
• Tensión de alimentación del actuador de regulación debe tener al menos 4V más que la tensión de salida prevista de la carga (vea el gráfico).
• Configuración de interfaz y las direcciones de los actuadores mediante los interruptores DIP:
  a) interruptor nr. 1
  - en la posición superior determina DALI o BUS
  - en la posición inferior DMX
  b) interruptor nr. 2 (en el caso de que interr. nr. 1 este arriba)
  - en la posición superior determina DALI
  - en la posición inferior BUS
• Con los botones en el panel frontal, se puede controlar manualmente la salida.
• Circuitos de interfaz de comunicaciones están aislados ópticamente de la tensión de alimentación de las lámparas conectadas y la unidad es, por tanto, resistente a las interferencias electromagnéticas.
• Tensión de alim. del BUS / tolerancia: 27V DC, -20 / +15%.
• Consumo: min. 0.5W, máx. 165W.
• Pérdida de potencia: 2W.
• Grado de protección: IP20 dispositivo, IP40 con tapa del cuadro.
• Posición de funcionamiento: vertical.
• Dimensiones: 90 x 52 x 65mm.
• Peso: 135g.
• 3.MÓDULOS, montaje en carril DIN.
